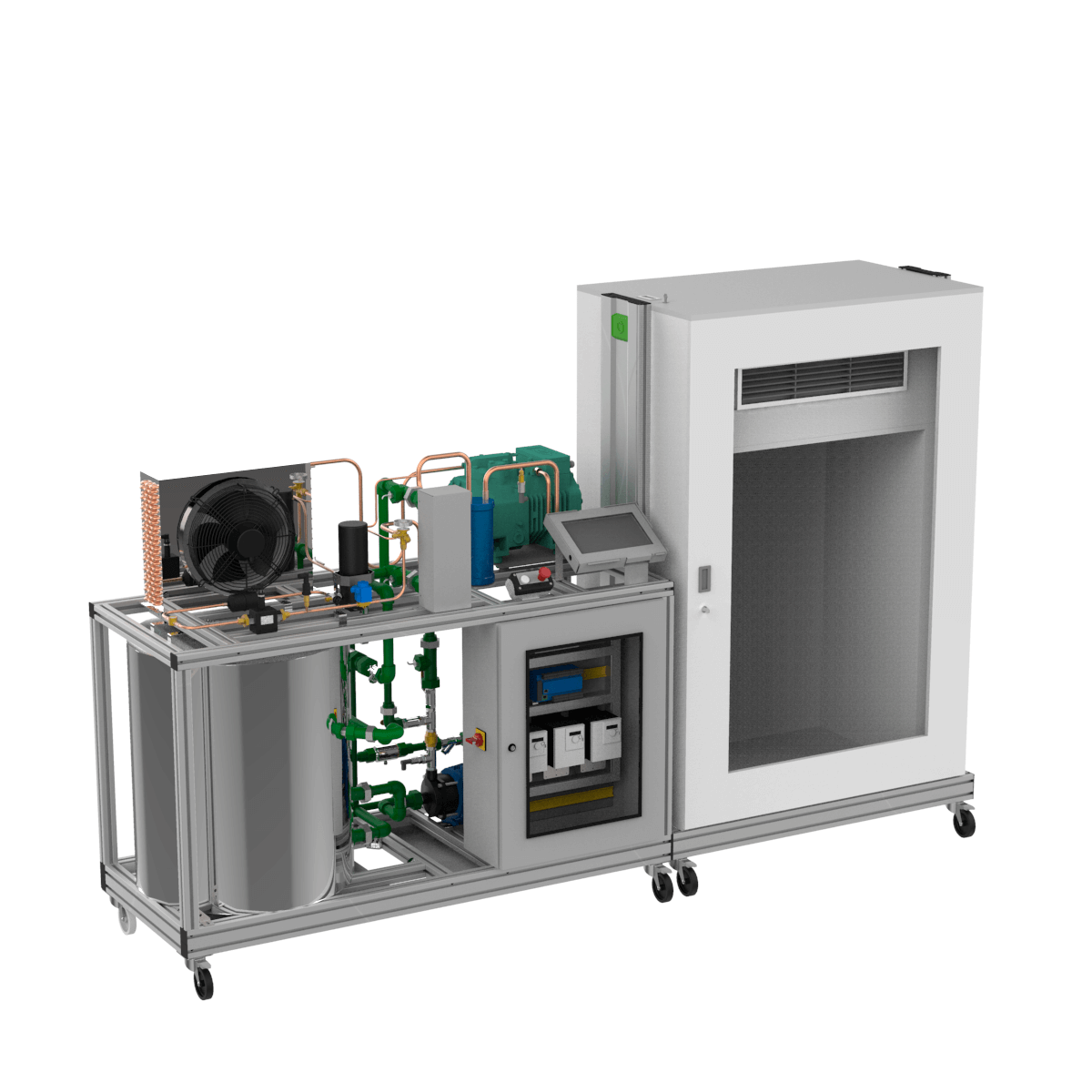

Termoacumulação Ref: RFI102

Ref: RFI102

ORÇAR ATAS SRP

lab-de-refrigeracao-industrial-bancada-didatica-de-termoacumulacao-auttom-1

Infraestrutura Necessária:

Alimentação: 220Vca trifásica - 6kVA.

Experimentos Atendidos:

Análise do funcionamento de um sistema eficiente de refrigeração através de termoacumulação;
Análise e operação do processo de carga e descarga do banco de água gelada;
Balanço dos fluxos energéticos através do evaporador, condensador e fancolete;
Processo de compressão do fluido refrigerante através de um gráfico dinâmico de pressão e entalpia;
Avaliação e determinação da capacidade do banco de água gelada através da operação com maior e menor volume, e a partir de diferentes cargas térmicas ajustadas no compartimento refrigerado;
Modulação da capacidade do compressor através da variação das rotações do motor.

Acompanha:

Manual de utilização;
Caderno de exercícios;
Analisador de pressão manifold;
Termômetro digital com 05 sensores.

Dados Técnicos:

Dimensões: 2000 x 3000 x 750 mm (AxLxP);
Peso: 320kg;
Gás refrigerante R-134a.
