Infraestrutura necessária:
- Alimentação: 127Vca / 220Vca monofásica – 0,1kVA;
- Mesa para suporte.
Experimentos Atendidos:
- Ligação e montagem do sistema de geração de energia, explorando ligações série e paralelo das células, considerando suas diferenças;
- Verificação da dependência da eficiência das células fotovoltaicas com o nível de irradiação e com o ângulo de incidência dos raios luminosos;
- Percepção da influência ocorrida com o aumento de temperatura nas células fotovoltaicas;
- Análise dos efeitos de sombreamento nas células quando conectadas em série e em paralelo;
- Compreensão do consumo de diferentes cargas através de voltímetro e amperímetro analógicos.
Acompanha:
- Manual de utilização;
- Caderno de exercícios;
- Cabos de ligação.
Dados Técnicos:

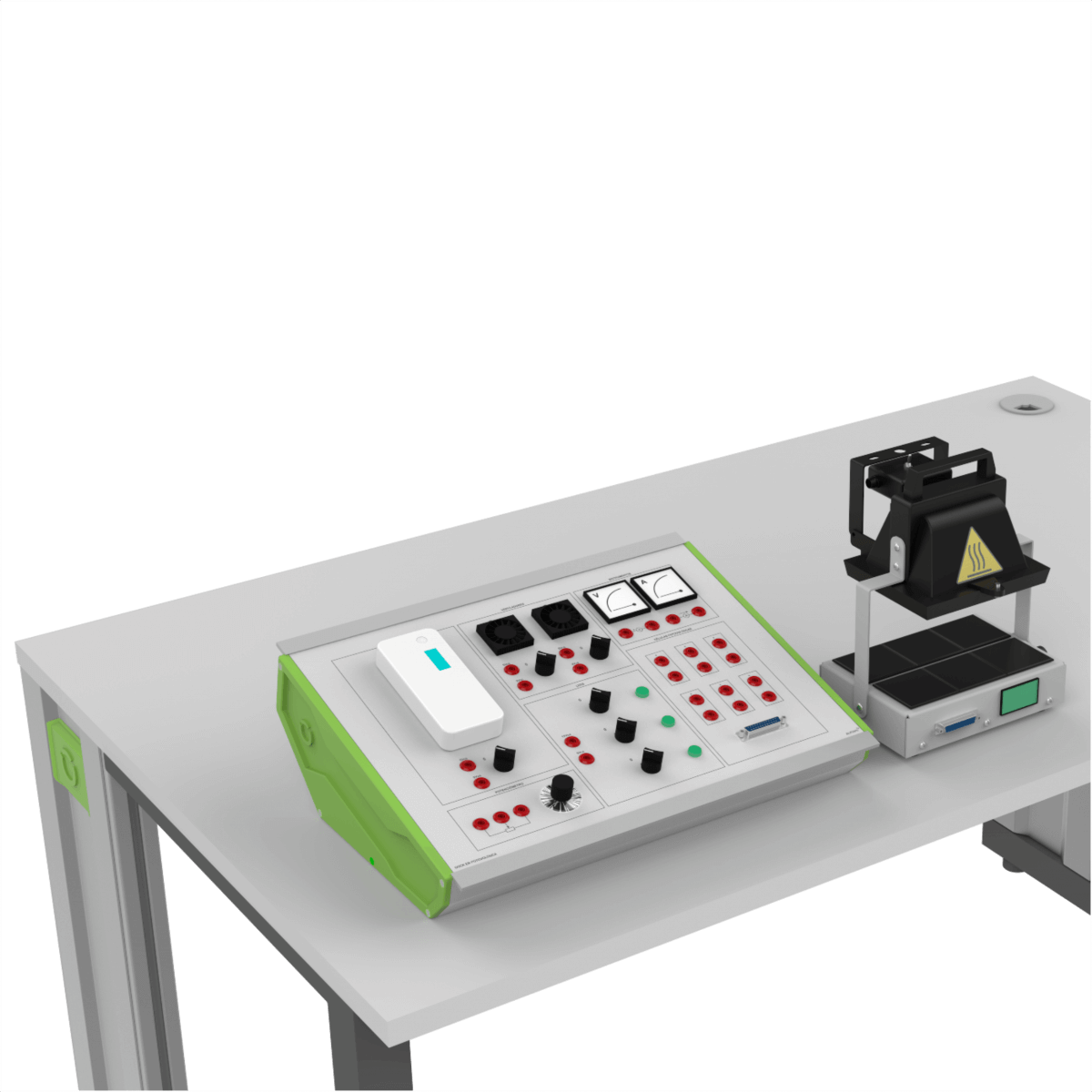

- Dimensões (AxLxP):
- Dock Station: 150 x 450 x 340 mm;
- Módulo células fotov.: 270 x 220 x 150 mm.
- Peso: 10kg.
