Bancada Redes Industriais

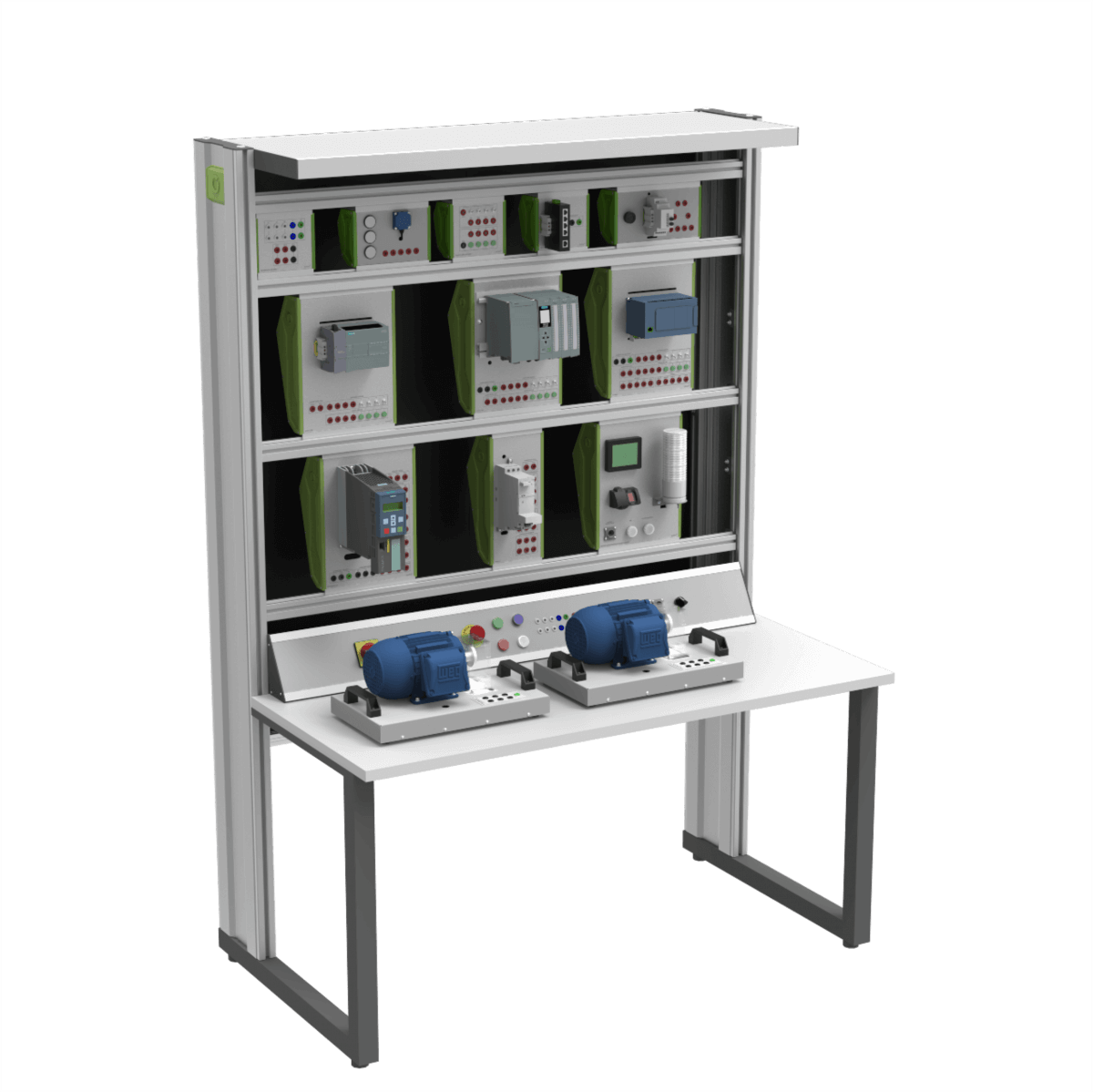

Bancada Redes Industriais Ref: REI500

Ref: REI500

ORÇAR ATAS SRP

lab-de-redes-industriais-bancada-didatica-redes-industriais-auttom-5

Infraestrutura Necessária:

Alimentação: 220Vca / 380Vca trifásica – 2,5kVA.

Experimentos Atendidos:

Configuração e programação de CLP’s com diferentes portes, por meio de softwares;
Criação de projetos em IHM;
Criação de diferentes redes integrando os equipamentos, com protocolos de comunicação Modbus TCP/IP, Modbus RTU, PROFINET, Profibus e CAN-Open;
Programação de CLP utilizando o simulador Simmaq 3D, que virtualiza 05 ambientes reais no computador;
Configuração de comando de inversor de frequência por meio de controles digitais, analógicos e por meio de rede de comunicação.

Acompanha:

Manual de utilização;
Caderno de exercícios;
Cabos de ligação e de redes;
Softwares e cabos de programação de CLP’s e IHM;
Software simulador Simmaq;
Licenças de software.

Dados Técnicos:

Dimensões: 2000 x 1410 x 840 mm (AxLxP);

Peso: 150kg.
