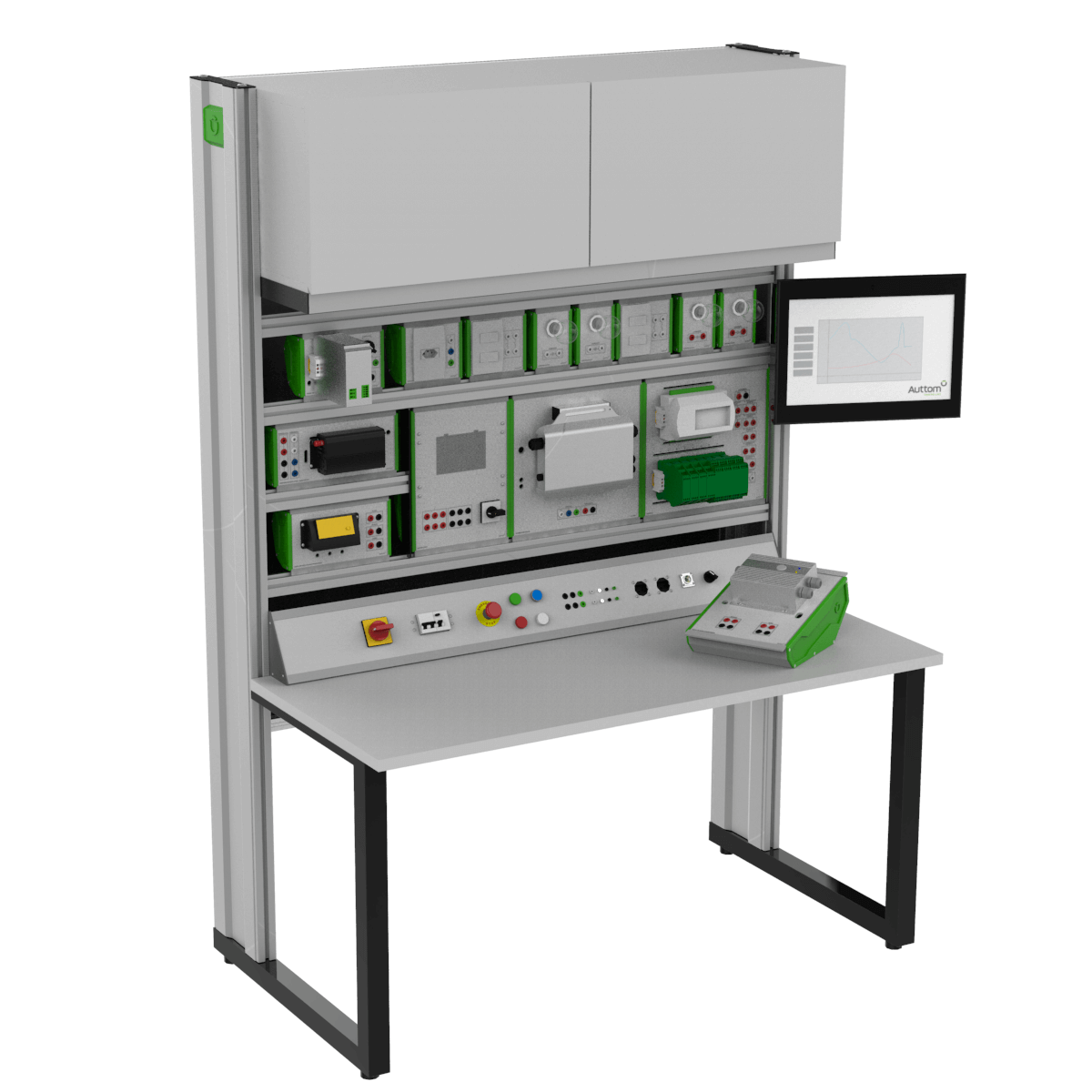

Banco de Trabajo de Energías Renovables Digital Ref: ENR100

Infraestructura Requerida:
• Alimentación: 220Vca monofásica - 2kVA;
• Punto hidráulico y desagüe.

Practicas Que Se Pueden Realizar:
• Estudio de la generación de energía eléctrica a partir de módulos fotovoltaicos, aerogeneradores y sistema híbrido con ambas tecnologías;
• Montaje de sistema desconectado de la red, off-grid, con baterías y de sistema conectado a la red, grid-tie;
• Visualización del funcionamiento de los módulos fotovoltaicos y aerogeneradores convirtiendo energía solar y eólica, y funcionamiento en modo simulador (utilizado en laboratorio y sin dependencia de factores como sol y viento);
• Análisis de datos de corriente, tensión y potencia;
• Presentación de sistema fotovoltaico de bombeo de agua;
• Estudio de conceptos como conservación de energía, eficiencia y pérdidas en el sistema.

Acompaña:
• Manual de utilización;
• Libro de ejercicios;
• Cables de conexión, programación y de red;
• Aerogenerador;
• Simulador de aerogenerador;
• Módulo fotovoltaico;
• Simulador de módulo fotovoltaico;
• Simulador de bombeo fotovoltaico;
• Aplicación en LabVIEW para supervisión y control (Versión Digital).

Datos Técnicos:
• Dimensiones: (A x L x P):
Banco de trabajo: 2000 x 1410 x 840 mm;
Aerogenerador*: 1300 x 660 x 790 mm;
Simulador de aerogenerador*: 600 x 380 x 440 mm;
Módulo fotovoltaico*: 1800 x 1200 x 1300 mm;
Simulador de módulo fotovoltaico*: 1210 x 800 x 670 mm;
Simulador de bombeo fotovoltaico*: 1400 x 900 x 400 mm;
• Peso: 230kg (sin agua).
